锦宏代理艾默生PSM-E20监控模块
信息类型：供应
西安锦宏电子有限公司 联系人 余经理 电话 13519124299 QQ 22358940

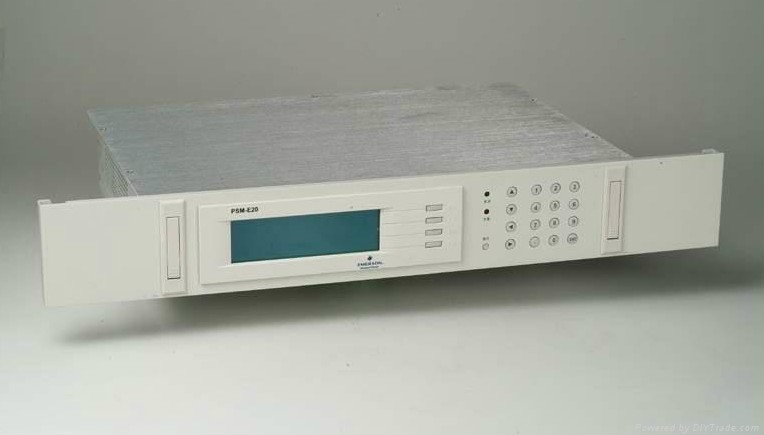

PSM-E20监控
系统概述PSM-E20监控系统主要为合作厂家设计，用以组成各种容量配置的直流系统，可应用于电厂、电站、变电站和各类用户变和其他需要直流供电的场合。配合充电模块及艾默生公司采集模块，PSM-E20监控系统可完成智能化电池管理和直流系统监测及告警。PSM-E20 监控系统具备远程管理功能，可选择通过 Modbus、CDT91、DNP3.0、IEC101 或 IEC103 规约和综合自动化系统通讯上报数据，用于电站实现无人职守。
系统组成PSM-E20 监控系统包括充电模块内部的监控电路，监控模块（PSM-E20） 、配电监控（PFU-12 和 PFU-13）和绝缘监测仪（JYM-II 和 JYM-S2） ，以及电池检测仪（EBU01、EBU02）等设备.系统满配置部件 监控模块 配电监控模块 开关量采集模块 充电模块 绝缘监测仪主机 电池监测仪型号 PSM-E20 PFU-12 PFU-13 HD系列、ER 系列 JYM-II EBU01或EBU02满配置数量 1 两类设备个数总和最大为64 40 1 12
系统监测的信号量PSM-E20 监控系统监测的模拟量和开关量，由 PFU-12、PFU-13、JYM-II、EBU01 或 EBU02 等采集设备采集计算，然后上送到监控模块显示或发出告警。系统监测的模拟量序号 信号名称 数量 输入范围 可显示范围 误差1 交流电压 2路 0～2Vac标准信号 0～500V ±2％2 母线电压 2段 0～5Vdc标准信号 0～275V ±0.5％3 电池组电压 2组 0～5Vdc标准信号 0～275V ±0.5％4 负载电流 2路 0～4Vdc标准信号 0～3000A ±0.5％霍尔满量5 电池电流 2路 －4Vdc～＋4Vdc 标准信号 －3000A～＋3000A ±0.5％霍尔满量6 电池环境温度 1路 0～5Vdc标准信号 －25℃～100℃ ±2℃
7 AC/AC电压 1路 0～4Vac标准信号 0～400V ±2％8 AC/AC电流 1路 0～4Vac标准信号 0～4000A ±2％9 DC/AC电压 1路 0～4Vac标准信号 0～400V ±2％10 DC/AC电流 1路 0～4Vac标准信号 0～4000A ±2％11 DC/DC电压 1路 0～4Vdc标准信号 0～400V ±0.5％12 DC/DC电流 1路 0～4Vdc标准信号 0～4000A ±0.5％13 单体电池电压 216节 14 馈电支路绝缘电阻及电容 2×384路 系统监测的开关量序号 信号名称 状态 备注1 馈出支路空开状态 常开或常闭（可设置）2 电池熔丝通断状态 常闭3 绝缘继电器告警状态 常开4 交流空开跳闸告警信号 常闭5 交流接触器工作状态信号 常闭6 防雷器故障信号 常闭7 AC/AC故障 常闭8 DC/AC故障 常闭9 DC/DC故障 常闭告警节点接12V 是闭合状态，反之为分状态
系统功能1 电池管理 根据用户设置的均浮充转换参数，对电池进行自动均浮充管理、限流充电管理、温度补偿、电池核容测试 可进行最大30小时的手动均充操作根据用户设置的自动均充保护时间，完成对电池的均充保护 手动均充和自动均充的保护时间不同，需要分别设置2 电池均充保护 系统异常时转浮充 3 告警 最大64×24路馈出支路空开跳闸告警 主馈电屏24～30路，分电屏63×24路 电池熔丝断、交流空开跳、防雷器故障告警，绝缘继电器告警 母线绝缘下降，最大384支路绝缘下降告警 使用JYM-II，一个E20监控模块只可以显示384路告警AC/AC、DC/AC、DC/DC故障告警 交流过欠压、停电告警（交流电压＜50V） 母线、电池电压过欠压告警 电池充电过流告警 电池单体过欠压告警 电池组温度异常告警（电池温度在（－15℃～45℃）范围以外告警，并停止电池温度补偿） 模块保护、故障告警 配电监控（PFU-12），开关量采样盒（PFU-13）、充电模块、电池仪、绝缘仪通讯中断告警
4 后台通信 与后台监控实现 RS232/RS485通讯 通讯规约为 Modbus、CDT91、DNP3.0、IEC101或IEC103协议中的一种，用户可根据需要现场选择所需协议
西安锦宏电子有限公司 联系人 余经理 电话 13519124299 QQ 22358940
PSM-E20监控
系统概述PSM-E20监控系统主要为合作厂家设计，用以组成各种容量配置的直流系统，可应用于电厂、电站、变电站和各类用户变和其他需要直流供电的场合。配合充电模块及艾默生公司采集模块，PSM-E20监控系统可完成智能化电池管理和直流系统监测及告警。PSM-E20 监控系统具备远程管理功能，可选择通过 Modbus、CDT91、DNP3.0、IEC101 或 IEC103 规约和综合自动化系统通讯上报数据，用于电站实现无人职守。
系统组成PSM-E20 监控系统包括充电模块内部的监控电路，监控模块（PSM-E20） 、配电监控（PFU-12 和 PFU-13）和绝缘监测仪（JYM-II 和 JYM-S2） ，以及电池检测仪（EBU01、EBU02）等设备.系统满配置部件 监控模块 配电监控模块 开关量采集模块 充电模块 绝缘监测仪主机 电池监测仪型号 PSM-E20 PFU-12 PFU-13 HD系列、ER 系列 JYM-II EBU01或EBU02满配置数量 1 两类设备个数总和最大为64 40 1 12
系统监测的信号量PSM-E20 监控系统监测的模拟量和开关量，由 PFU-12、PFU-13、JYM-II、EBU01 或 EBU02 等采集设备采集计算，然后上送到监控模块显示或发出告警。系统监测的模拟量序号 信号名称 数量 输入范围 可显示范围 误差1 交流电压 2路 0～2Vac标准信号 0～500V ±2％2 母线电压 2段 0～5Vdc标准信号 0～275V ±0.5％3 电池组电压 2组 0～5Vdc标准信号 0～275V ±0.5％4 负载电流 2路 0～4Vdc标准信号 0～3000A ±0.5％霍尔满量5 电池电流 2路 －4Vdc～＋4Vdc 标准信号 －3000A～＋3000A ±0.5％霍尔满量6 电池环境温度 1路 0～5Vdc标准信号 －25℃～100℃ ±2℃
7 AC/AC电压 1路 0～4Vac标准信号 0～400V ±2％8 AC/AC电流 1路 0～4Vac标准信号 0～4000A ±2％9 DC/AC电压 1路 0～4Vac标准信号 0～400V ±2％10 DC/AC电流 1路 0～4Vac标准信号 0～4000A ±2％11 DC/DC电压 1路 0～4Vdc标准信号 0～400V ±0.5％12 DC/DC电流 1路 0～4Vdc标准信号 0～4000A ±0.5％13 单体电池电压 216节 14 馈电支路绝缘电阻及电容 2×384路 系统监测的开关量序号 信号名称 状态 备注1 馈出支路空开状态 常开或常闭（可设置）2 电池熔丝通断状态 常闭3 绝缘继电器告警状态 常开4 交流空开跳闸告警信号 常闭5 交流接触器工作状态信号 常闭6 防雷器故障信号 常闭7 AC/AC故障 常闭8 DC/AC故障 常闭9 DC/DC故障 常闭告警节点接12V 是闭合状态，反之为分状态
系统功能1 电池管理 根据用户设置的均浮充转换参数，对电池进行自动均浮充管理、限流充电管理、温度补偿、电池核容测试 可进行最大30小时的手动均充操作根据用户设置的自动均充保护时间，完成对电池的均充保护 手动均充和自动均充的保护时间不同，需要分别设置2 电池均充保护 系统异常时转浮充 3 告警 最大64×24路馈出支路空开跳闸告警 主馈电屏24～30路，分电屏63×24路 电池熔丝断、交流空开跳、防雷器故障告警，绝缘继电器告警 母线绝缘下降，最大384支路绝缘下降告警 使用JYM-II，一个E20监控模块只可以显示384路告警AC/AC、DC/AC、DC/DC故障告警 交流过欠压、停电告警（交流电压＜50V） 母线、电池电压过欠压告警 电池充电过流告警 电池单体过欠压告警 电池组温度异常告警（电池温度在（－15℃～45℃）范围以外告警，并停止电池温度补偿） 模块保护、故障告警 配电监控（PFU-12），开关量采样盒（PFU-13）、充电模块、电池仪、绝缘仪通讯中断告警
4 后台通信 与后台监控实现 RS232/RS485通讯 通讯规约为 Modbus、CDT91、DNP3.0、IEC101或IEC103协议中的一种，用户可根据需要现场选择所需协议
