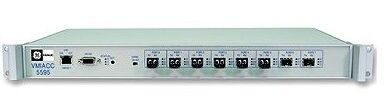

反射内存网络可以大幅度的提高集群系统之间的通讯速度，因此特别适合替代传统的 LANs 、总线转发器和 DMA 不能满足需求的应用。 GE FUNAC 最新推出的 5565 系列反射内存卡，其传输速度已达到 174M 字节 / 秒。使用光纤，不仅可以连接更多的节点（最大到 256 个节点），而且具有很高的抗冲击、抗干扰性能。反射内存卡是完全的物理通讯，不需要任何软件协议开销，这是其他局域网传输无法相比的。测试结果表明，从数据写入 RAM 到传到另一个结点的反射内存卡上，只有不到 400 纳秒的时延
射内存作为双端内存来工作，本地主机对它的反射内存地址空间进行写操作，该地址空间是本地内存的一个端口。 RFM板自动地将这个新的数据从它的另一个端口传出去，这个端口是连接在环状体系结构的网络上的光纤，工作速率为2.1G波特率。网络中的下一个RFM板接收到这个新的数据，其本地内存将在400ns之内被更新。反射内存网络可以大大节省软件开发的费用，因为不需要编写、测试任何的应用代码，也无需编写相应的文档，更无需维护装配信息和解码信息，以及从输入信息中解析数据。软件成本是公司可以支配的独立的最为昂贵的开销。RFM产品无需软件和学习曲线，将会大大节省产品的上市时间。
   反射内存网络提供许多超出标准网络的特性。诸如双端RFM，高速数据传输，以及软件透明之类的特性使得RFM产品的网络简单易用，并可为多计算机连接提供强大有力的解决方案。与那些需要为附加的软件开发时间、测试、维护、文档以及额外的CPU要求提供开销的传统的连接方法相比，RFM产品的网络提供了性价比极为优越的高性能的选择。
接口板采用FPGA（现场可编程逻辑门阵列,用户可通过编写硬件描述语言程序来定义FPGA芯片功能，可实现各种复杂的组合和时序逻辑电路功能，也能实现各种CPU、嵌入式处理器及DSP的功能，且速度高、全并行）芯片作为控制核心。FPGA控制PCI9054芯片与计算机PCI接口进行数据交互，光纤网上的串行光信号通过光收发模块转换为串行的电信号，串行电信号通过串行／解串器（TLK2501）把2.125GHz的串行数据转换为16位106MHz的并行数据，FPGA从串行/解串器TLK2501接收到并行数据，对数据进行解析，检测出数据帧，根据数据帧信息，把需要转发的数据帧及时转发到串行／解串器（TLK2501）来进行并串转换，同时FPGA把接收到的数据写入SDRAM，按照计算机指令把数据从SDRAM中读出。
从传输带宽、抗干扰性、设备布局等各方面综合考虑，利用光纤反射内存接口板进行设备接口间的数据传输是很好的传输方案，这样可以使试验过程中的设备布置更加灵活，可以适应不断发展的计算机数据传输需求，满足其可靠性、实时性、确定性及高速数据传输的要求。光纤反射内存接口板通过光缆连接构成通讯体系，延迟小，传输数据容量大，布线方便。光纤反射内存接口板采用分布式共享内存策略，数据在网络上传递不占用本地计算机CPU资源，不采用多层次化的复杂数据传递协议，从而达到提高数据传输实时性和可靠性的目的。
