三通道SM16703P高压线性恒流ic软灯带方案
信息类型：供应
概述
SM16703P是单线传输的三通道LED驱动控制芯片，采用单极性归零码数据协议。SM16703P内部包含电源钳位模块、信号解码模块、振荡模块、数据再生模块、输出电流驱动模块等。其中数据再生模块在接受完本芯片的数据后，自动将级联输出的数据整形转发，保证数据串联传输过程中不衰减。SM16703P无需外接电阻，OUT R/G/B端口默认输出电流17mA。芯片外围元器件少、简单可靠。
特性说明
1.内置电源钳位，支持输入电源电压 5~24V
2.OUT R/G/B 恒流值默认 17mA
3.OUT R/G/B 上电状态：输出电流占空比 50%
4.OUT R/G/B 端口耐压 26V
5.OUT R/G/B 输出灰度等级：256 级
6.同一帧显示数据同步刷新
7.数据串联传输
8.采用单极性归零码数据协议
9.级联数据整形后输出，防止数据衰减
10.信号传输速率：800Kbps
11.封装形式：SOP8
应用领域
1.室内 LED 装饰照明
2.建筑外观/情景照明
3.点光源、穿孔字

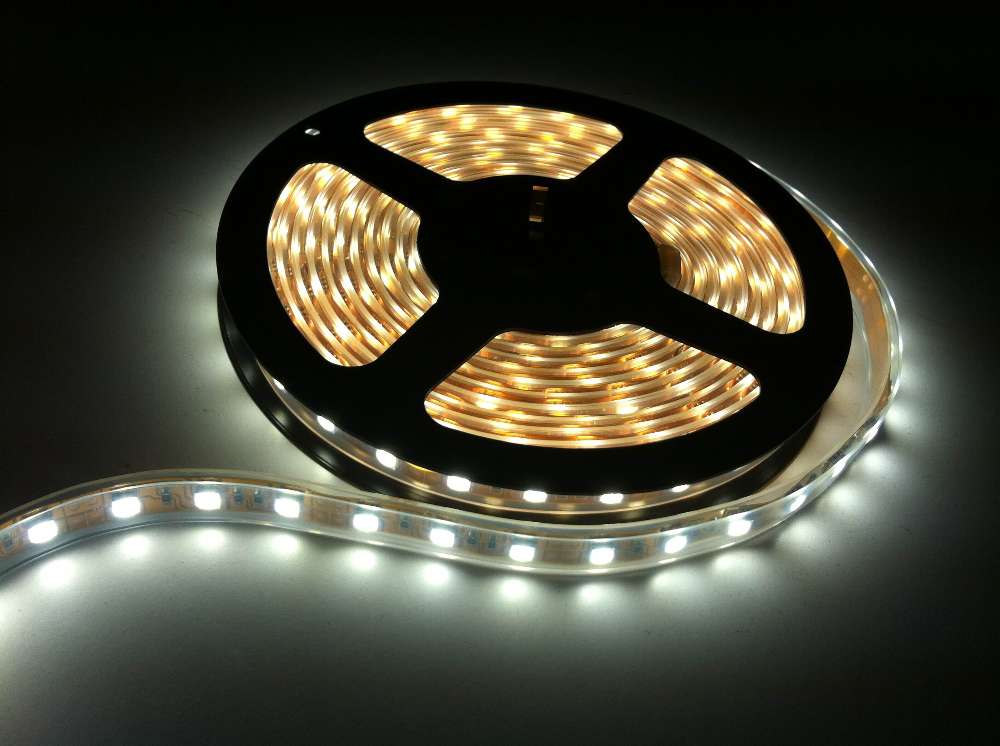

4.软灯带、线条灯等
概述
SM16703P是单线传输的三通道LED驱动控制芯片，采用单极性归零码数据协议。SM16703P内部包含电源钳位模块、信号解码模块、振荡模块、数据再生模块、输出电流驱动模块等。其中数据再生模块在接受完本芯片的数据后，自动将级联输出的数据整形转发，保证数据串联传输过程中不衰减。SM16703P无需外接电阻，OUT R/G/B端口默认输出电流17mA。芯片外围元器件少、简单可靠。
特性说明
1.内置电源钳位，支持输入电源电压 5~24V
2.OUT R/G/B 恒流值默认 17mA
3.OUT R/G/B 上电状态：输出电流占空比 50%
4.OUT R/G/B 端口耐压 26V
5.OUT R/G/B 输出灰度等级：256 级
6.同一帧显示数据同步刷新
7.数据串联传输
8.采用单极性归零码数据协议
9.级联数据整形后输出，防止数据衰减
10.信号传输速率：800Kbps
11.封装形式：SOP8
应用领域
1.室内 LED 装饰照明
2.建筑外观/情景照明
3.点光源、穿孔字
4.软灯带、线条灯等
