单通道LED恒流驱动控制芯片SM15122S漫反射方案
信息类型：供应
概述
SM15122S 是单通道 LED 恒流驱动控制芯片，芯片使用本司专利的恒流设定和控制技术，内置输出电流默认值 19.5mA，也可外接REXT 电阻设置为 19.5mA~150mA，且输出电流不随芯片 OUT 端口电压和环境温度变化。
SM15122S 可由 DIM 端口输入 PWM 信号实现调光功能。系统结构简单，外围元件极少，成本方案低。
特点
1.本司专利的恒流控制技术；
a) 内置 OUT 端口输出电流默认值
IOUT = 19.5mA；
b) IOUT 电 流 外 置 可调 ，范 围
19.5mA~150mA；
c) 芯片间输出电流偏差 < ±6%；
2.内 置 电 源 稳 压功 能 ， 输入 电 压
4V~24V；
3.OUT 端口耐压 30V；
4.恒流拐点电压：0.5V@19.5mA；
5.DIM 调光功能，有效显示脉宽最小
80ns；
6.线路简单、成本低廉。
7.封装形式： SOT23-5
应用领域
1.广告招牌；
2.珠宝装饰照明；
3.背光源；

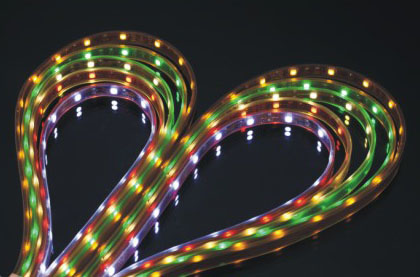

4.软灯条
概述
SM15122S 是单通道 LED 恒流驱动控制芯片，芯片使用本司专利的恒流设定和控制技术，内置输出电流默认值 19.5mA，也可外接REXT 电阻设置为 19.5mA~150mA，且输出电流不随芯片 OUT 端口电压和环境温度变化。
SM15122S 可由 DIM 端口输入 PWM 信号实现调光功能。系统结构简单，外围元件极少，成本方案低。
特点
1.本司专利的恒流控制技术；
a) 内置 OUT 端口输出电流默认值
IOUT = 19.5mA；
b) IOUT 电 流 外 置 可调 ，范 围
19.5mA~150mA；
c) 芯片间输出电流偏差 < ±6%；
2.内 置 电 源 稳 压功 能 ， 输入 电 压
4V~24V；
3.OUT 端口耐压 30V；
4.恒流拐点电压：0.5V@19.5mA；
5.DIM 调光功能，有效显示脉宽最小
80ns；
6.线路简单、成本低廉。
7.封装形式： SOT23-5
应用领域
1.广告招牌；
2.珠宝装饰照明；
3.背光源；
4.软灯条
