如韵CN3302-SOP-8-深圳现货供应
删除信息打印此文 发布时间:2022/6/29 15:30:21
信息类型:供应

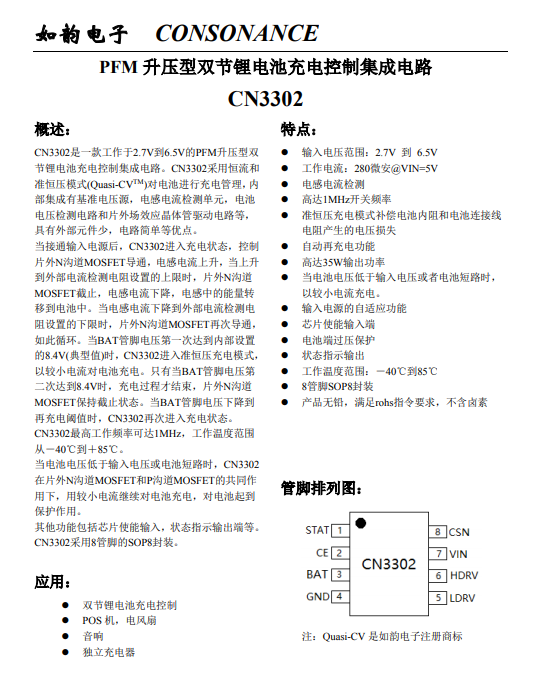

概述:
CN3302是一款工作于2.7V到6.5V的PFM升压型双
节锂电池充电控制集成电路。CN3302采用恒流和
准恒压模式(Quasi-CVTM)对电池进行充电管理,内
部集成有基准电压源,电感电流检测单元,电池
电压检测电路和片外场效应晶体管驱动电路等,
具有外部元件少,电路简单等优点。

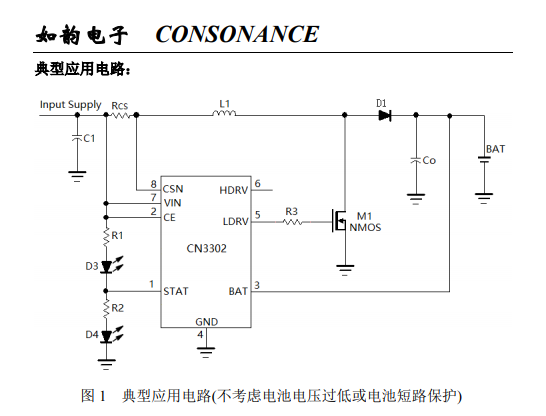

当接通输入电源后,CN3302进入充电状态,控制
片外N沟道MOSFET导通,电感电流上升,当上升
到外部电流检测电阻设置的上限时,片外N沟道
MOSFET截止,电感电流下降,电感中的能量转
移到电池中。当电感电流下降到外部电流检测电
阻设置的下限时,片外N沟道MOSFET再次导通,
如此循环。当BAT管脚电压第一次达到内部设置
的8.4V(典型值)时,CN3302进入准恒压充电模式,
以较小电流对电池充电。只有当BAT管脚电压第
二次达到8.4V时,充电过程才结束,片外N沟道
MOSFET保持截止状态。当BAT管脚电压下降到
再充电阈值时,CN3302再次进入充电状态。
CN3302最高工作频率可达1MHz,工作温度范围
从-40℃到+85℃。

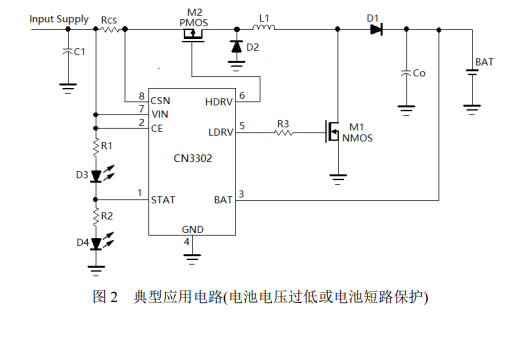

当电池电压低于输入电压或电池短路时,CN3302
在片外N沟道MOSFET和P沟道MOSFET的共同作
用下,用较小电流继续对电池充电,对电池起到
保护作用。
其他功能包括芯片使能输入,状态指示输出端等。
CN3302采用8管脚的SOP8封装。

如韵CN3302-SOP-8-深圳现货供应

如韵CN3302-SOP-8-深圳现货供应

如韵CN3302-SOP-8-深圳现货供应
