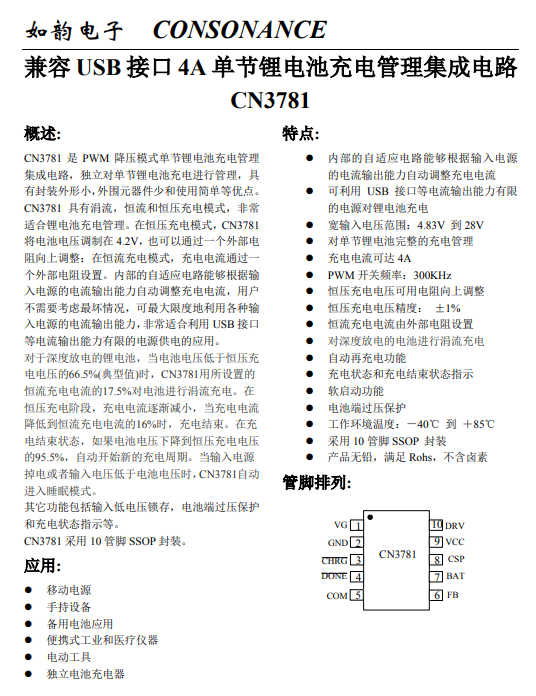

如韵CN3781-SSOP10-单节锂电池充电管理
信息类型:供应
概述:
CN3781 是 PWM 降压模式单节锂电池充电管理
集成电路,独立对单节锂电池充电进行管理,具
有封装外形小,外围元器件少和使用简单等优点。
CN3781 具有涓流,恒流和恒压充电模式,非常
适合锂电池充电管理。在恒压充电模式,CN3781
将电池电压调制在 4.2V,也可以通过一个外部电
阻向上调整;在恒流充电模式,充电电流通过一
个外部电阻设置。内部的自适应电路能够根据输
入电源的电流输出能力自动调整充电电流,用户
不需要考虑最坏情况,可最大限度地利用各种输
入电源的电流输出能力,非常适合利用 USB 接口
等电流输出能力有限的电源供电的应用。
对于深度放电的锂电池,当电池电压低于恒压充
电电压的66.5%(典型值)时,CN3781用所设置的
恒流充电电流的17.5%对电池进行涓流充电。在
恒压充电阶段,充电电流逐渐减小,当充电电流
降低到恒流充电电流的16%时,充电结束。在充
电结束状态,如果电池电压下降到恒压充电电压
的95.5%,自动开始新的充电周期。当输入电源
掉电或者输入电压低于电池电压时,CN3781自动
进入睡眠模式。
其它功能包括输入低电压锁存,电池端过压保护
和充电状态指示等。
CN3781 采用 10 管脚 SSOP 封装。


概述:
CN3781 是 PWM 降压模式单节锂电池充电管理
集成电路,独立对单节锂电池充电进行管理,具
有封装外形小,外围元器件少和使用简单等优点。
CN3781 具有涓流,恒流和恒压充电模式,非常
适合锂电池充电管理。在恒压充电模式,CN3781
将电池电压调制在 4.2V,也可以通过一个外部电
阻向上调整;在恒流充电模式,充电电流通过一
个外部电阻设置。内部的自适应电路能够根据输
入电源的电流输出能力自动调整充电电流,用户
不需要考虑最坏情况,可最大限度地利用各种输
入电源的电流输出能力,非常适合利用 USB 接口
等电流输出能力有限的电源供电的应用。
对于深度放电的锂电池,当电池电压低于恒压充
电电压的66.5%(典型值)时,CN3781用所设置的
恒流充电电流的17.5%对电池进行涓流充电。在
恒压充电阶段,充电电流逐渐减小,当充电电流
降低到恒流充电电流的16%时,充电结束。在充
电结束状态,如果电池电压下降到恒压充电电压
的95.5%,自动开始新的充电周期。当输入电源
掉电或者输入电压低于电池电压时,CN3781自动
进入睡眠模式。
其它功能包括输入低电压锁存,电池端过压保护
和充电状态指示等。
CN3781 采用 10 管脚 SSOP 封装。
