详细信息
品牌:TP
封装:DFN-8/SOT23-6
批号:2018+
数量:8500000
描述:TP4100/TP4101,1000mA/500mA 充电放电保护IC
描述
TP4100/TP4101 是一款完整的单节锂离子电池充电管理、放电保护芯片,首创 5V 电源正负极反接保护,带电池正负极反接保护,兼容大小 3mA-1000mA 充电电流。其采 用恒定电流/恒定电压线性控制,薄型 DFN 与 TSOT 封装与较少的外部元件数目使其成 为便携式产品应用的理想选择。
由于采用了内部 PMOSFET 架构,加上防倒充电路,所以不需要外部检测电阻器和 隔离二极管。热反馈可对充电电流进行自动调节,以便在大功率操作或高环境温度条件 下对芯片温度加以限制。芯片带有电源电压功率自适应功能,可直接从 USB 或太阳能取 电。充满电压固定于4.2V,而充电电流可通过一个电阻器进行外部设置。当电池达到 4.2V 之后,充电电流降至设定值 1/10,TP4100 将自动终止充电。
TP4100 的放电管理包含了欠压保护、过充保护、输出短路保护、输出过流保护、 芯片过温保护以及多种保护后的延时自激活恢复,其他特点包括充电电流监控器、欠压 闭锁、自动再充电和两个用于指示充电状态引脚(TP4101 有一个充电指示状态引脚)。 TP4100 采用 8 引脚 DFN3*3 封装,充电电流范围 3mA-1000mA。TP4101 采用 6 引脚 TSOT23 封装,充电电流范围 3mA-600mA。
特点
·首创 5V 电源反接保护;
·兼容大小 3mA-1000mA 的可编程充电电流;
·锂电池正负极反接保护;
·涓流-恒定电流-恒定电压三段式充电;
·充电模式电源功率自适应;
·精度达到±1%的 4.2V 预设充电电压;
·最高输入可达8V;
·20%恒流预充电;
·C/10充电终止;
·充电待机模式下的电源电流 80uA,
·放电模式下 BAT 待机电流 4uA;
·电池2.6V欠压保护停机,充电自恢复;
·过充保护,输出短路保护,输出过流保护;
·保护后,8秒后自恢复;
·两种薄型封装可供选择 DFN3*3-8/TSOT23-6。
绝对最大额定值
·输入电源电压(VCC):-5.5V~9V ·PROG:-0.3V~V CC +0.3V
·BAT:-4.2V~9V
·CHRG:-0.3V~9V
·BAT 短路持续时间:连续
·BAT 引脚电流:1200mA
·PROG 引脚电流:1500uA
·最大结温:145℃
·工作环境温度范围:-40℃~85℃
·贮存温度范围:-65℃~125℃
·引脚温度(焊接时间 10 秒):260℃
应用
·微型锂电池设备
·可穿戴、高集成度锂电池设备 ·锂电池便携设备等

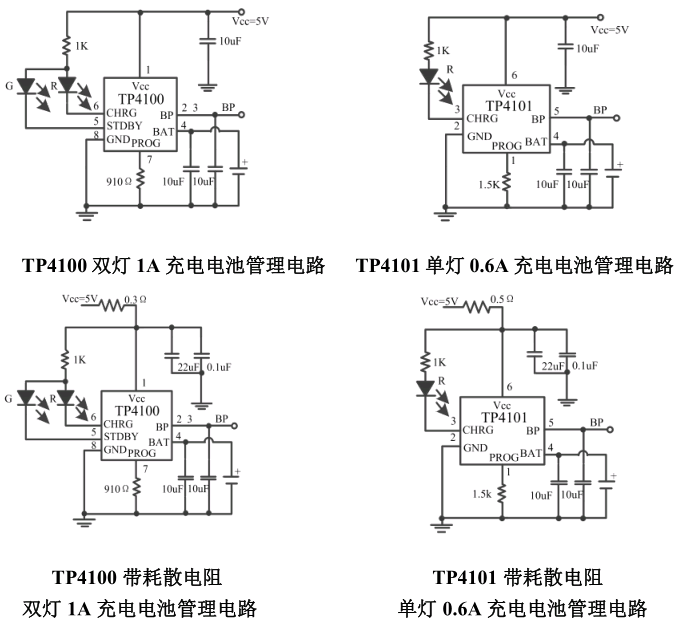

典型应用



公司一级代理台湾SHOUDING首鼎,南京拓品微,浙江无锡禾芯微,美台品牌等,专营移动电源IC、锂电池充电管理/保护IC、音频功放IC、LED驱动IC、升压IC、代理日本三菱IDC。质量方面保证!价格方面优势!
主推 锂电池电源管理IC和驱动IC
SDB628 SB6284 SD6271 GS7001-84 SD4054 SD66124AL  SB8226
SD3302 SD5054 SD5351A SD5358A  SD3362 SD6410 SD6041 SD8016 SD8017 SD8054 SD8055 SD8058 SD8059 SD3361A SD3361C SD2104A SD8223LC SD8223LB SB8223 SD3320 SD6303E50C

代理南京拓微   TP4055   TP4056    TP4057  TP4058  TP4059  TP4056M  TP4054  TP5410  TP5100  TP5410  TP4100  TP4101
PAM/DIODES龙鼎微/美台
PAM2861ABR    PAM2861CBR   PAM8403DR  PAM2804AAB010  PAM8908JER    PAM2803AAF095  AL8807MP-13   AL8807W5-7  AL8805W5-7
三菱IGBT模块驱动IC  M57962L  M57962AL  M57959L


(专营充电式小风扇套料:SDB628 升压IC、SD4056 、TP4056、SD4054、充电管理IC、SD5353A 、XB5353B、SD2301 、充电保护IC 等等)欢迎咨询


各位有需求请联系:
深圳市奥科迪科技有限公司
更多产品欢迎来电质询电话:0755-82956188
TP4100/TP4101
