品牌：TP
封装：SOP8
批号：18+
数量*：800000
描述：概述
TP8321是一款具有三段式开关调光功能的高功率因数原
边反馈LED恒流驱动芯片。芯片集成了单级有源功率因数校
正电路，特别适合于85VAC~265VAC全电压输入范围的高
性能隔离式LED照明系统调光应用。
TP8321集成了三段式开关调光功能。LED输出电流可以通
过普通开关的开关动作在100%、50%和10%之间进行切
换。TP8321的调光方式简单方便，只需要普通的开关而不
需要额外的调光器，简化了LED照明系统的设计。
TP8321集成了单级有源功率因数校正电路，系统可以实现
很高的功率因数和很低的输入电流总谐波失真。TP8321工
作在准谐振开关模式，功率管处于零电流状态导通。这有
效地减小了功率管的开关损耗，改善了系统的EMI特性。
TP8321采用原边反馈的控制方式，通过原边反馈的信息即
可以实现高精度的LED恒流输出。TP8321集成了线电压和
负载补偿功能，系统具有优异的线电压和负载调整率。
TP8321工作电压范围宽，适用于85VAC~265VAC全电压
范围的交流输入。同时TP8321集成了多种保护功能以保证
系统的稳定和可靠。包括VCC供电过压保护，VCC供电欠
压保护，LED开路、短路保护，芯片过温保护和变压器初级
绕组逐周期限流等。
特点
 集成三段式开关调光功能
 100%,50%,10%调光亮度
 内置单级有源 PFC 功能
 输入电流总谐波失真低
 原边反馈恒流控制，无需次级反馈电路
 准谐振开关模式，开关损耗小
 ±3%的 LED 输出电流精度
 优异的线电压调整率和负载调整率
 超低启动电流
 LED 输出开路保护
 LED 输出短路保护
 VCC 供电过压保护
 VCC 供电欠压保护
 CS 逐周期限流
 自动重启动功能
 芯片过温保护

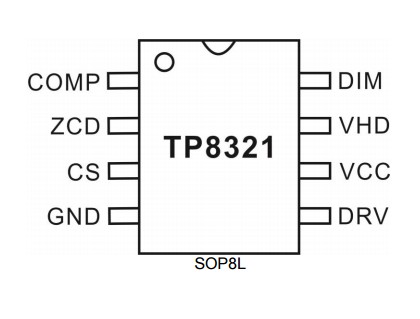

 采用 SOP8L 封装
应用
 LED 球泡灯，LED 射灯
 LED 日光灯，LED 筒灯
 LED 吸顶灯，LED PAR 灯
 其它 LED 照明
