详细信息

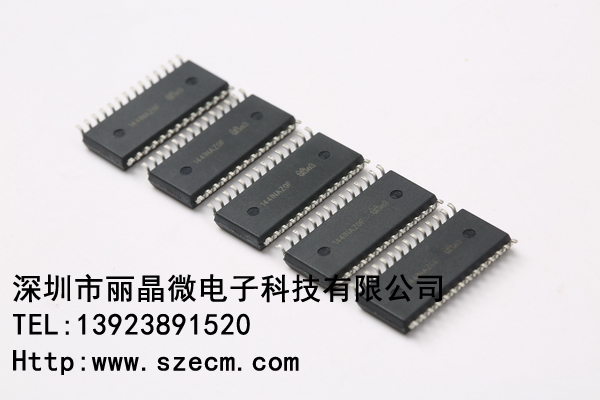

品牌:ELITECHIP
批号:ECS-2X9-12
数量*:1000000
描述:ECS-2X9-12电热毯控制ic 功能说明
一、工作范围:
工作电压AC 190V-250V和负载功率最大为60W+60W。
二、显示模式:
①显示功率Body 1-9档,Feet 1-9档;
②显示时间(1-12)定时;
③显示人体,加热指示。
三、功率控制:
设定温度档位,按时控比输出全周波电压,加热指示:
1档(10%)-2档(20%)-3档(30%)-4档(40%)-5档(50%)-6档(60%)-7档(70%)-8档(80%)-9档(100%)设定温度显示档位。
四、自动功率转换:
设定自动档位Auto,Body 5档--Feet 5档--定时3小时。功率输出3小时后自动转换到40%功率输出。
五、定时设置:
工作状态下,定时键可以设定1-12小时。数码管定时显示按实际剩余时间退位,一直到定时结束,显示“00”。
六、待机状态:
待机状态,背光点亮,显示时钟1-12h,人体,“Body”字 ,“Feet”,背光30秒自动关。
待机状态,按Auto键,Body 5档--Feet 5档--定时3小时,功率输出3小时后自动转换到40%功率输出。
待机状态,按Body键,Body 9档,定时12小时。功率输出3小时后自动转换到40%功率输出。
待机状态,按Feet键,Feet 9档,定时12小时。功率输出3小时后自动转换到40%功率输出。
待机状态,按定时键不起作用。
七、调节设定:
1、待机状态,按Body键,Body 9档,定时12小时,再按Body键一次,功率显示“1”,“2”,“3”,“4”“5”,“6”,“7”,“8”,“9”“1…”,循环。
2、待机状态,按Feet键,Feet 9档,定时12小时,再按Feet键一次,功率显示“1”,“2”,“3”,“4”“5”,“6”,“7”,“8”,“9”“1…”,循环。
3、背光30秒自动灭,按任一键点亮。
4、定时时间共用,按定时键一次,时间显示“1”,“2”,“3”,“4”“5”,“6”,“7”,“8”,“9”,“10”,“11”,“12”,“1…”,循环。
八、故障保护:
开路保护:负载(Z1-Z2)和检测线(S1-S2)开路,在3秒内切断电源,显示“P0”
短路保护:(Z1-Z2)和(S1-S2)之间任何一点阻值在(300KΩ±10%)到0Ω阻值时,在3秒内切断电源,显示“E0”。
深圳市丽晶微电子科技有限公司,专注于电热毯IC芯片,温控单片机芯片,电热毯控制器IC芯片,智能电热毯PCBA控制板方案,更多产品请产品请登录:www.szecm.com
ECS-2X9-12

ECS-2X9-12

ECS-2X9-12

ECS-2X9-12
