东芝电子元件及存储装置株式会社(Toshiba Electronic Devices & Storage Corporation,简称“东芝”)推出三款均采用P-SON4封装的光继电器TLP3480、TLP3481和TLP3482,全新封装的贴装面积明显小于东芝的SOP封装。新产品于即日起出货。
所有这三款新的光继电器均提供可媲美SOP封装产品的断态输出端额定电压和导通额定电流。额定值从30V/4.5A到100V/2A不等,具体取决于器件。
新型P-SON4封装的贴装面积为7.2 mm2(典型值),比2.54SOP4封装小近74%,比2.54SOP6封装小84%,非常适合高密度贴装。此外,它还通过在接收器中采用东芝最新的MOSFET芯片[1],实现了低导通电阻。
TLP3480、TLP3481和TLP3482均拥有高导通额定电流,分别为4.5A、3A和2A。它们能够广泛应用于各种测量设备应用。
应用场景
半导体测试设备(存储器、SoC、LSI等)
探测卡
I/O接口板
特性
新的小型封装P-SON4:2.1×3.4mm(典型值),贴装面积7.2mm²(典型值)
高导通额定电流
TLP3480:断态输出端额定电压:30V,导通额定电流:4.5A
TLP3481:断态输出端额定电压:60V,导通额定电流:3A
TLP3482:断态输出端额定电压:100V,导通额定电流:2A

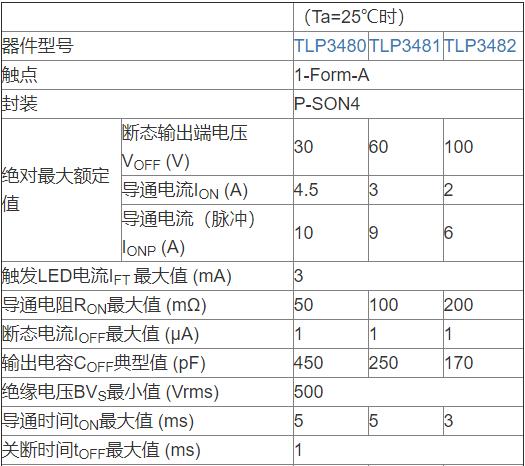

主要规格
注释:
[1] TLP3480、TLP3481和TLP3482均采用基于沟槽栅结构的U-MOS工艺生产。
如需了解有关新产品的更多信息,请点击以下链接。
TLP3480
https://toshiba.semicon-storage.com/info/lookup.jsp?pid=TLP3480
TLP3481
https://toshiba.semicon-storage.com/info/lookup.jsp?pid=TLP3481
TLP3482
https://toshiba.semicon-storage.com/info/lookup.jsp?pid=TLP3482
如需了解有关新封装的更多信息,请点击以下链接。
https://videoclip.toshiba.semicon-storage.com/ap-en/detail/videos/semiconductor-products/video/6149438836001/introduction-of-new-toshiba-photorelay-p-son-package?autoStart=true
如需了解有关东芝的光学器件系列的更多信息,请点击以下链接。
光继电器(MOSFET输出)
https://toshiba.semicon-storage.com/ap-en/semiconductor/product/optoelectronics/photorelay-mosfet-output.html
如需查看在线经销商的新产品供应情况,请访问:
TLP3480
https://toshiba.semicon-storage.com/ap-en/semiconductor/where-to-buy/stockcheck.TLP3480.html
TLP3481
https://toshiba.semicon-storage.com/ap-en/semiconductor/where-to-buy/stockcheck.TLP3481.html
TLP3482
https://toshiba.semicon-storage.com/ap-en/semiconductor/where-to-buy/stockcheck.TLP3482.html
