ADI公司低抖动频率合成器支持GSPS数据转换器方案实现优异性能
发布时间:2022/6/23 6:17:44 | 在线投稿QQ:在线投稿

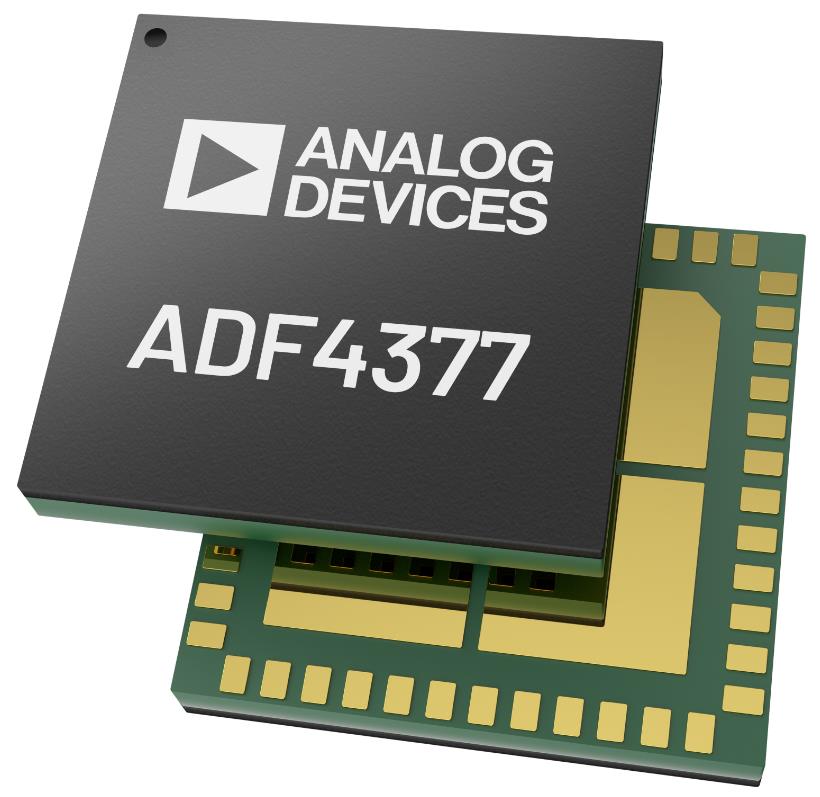

Analog Devices, Inc. (ADI)推出一款针对高性能超宽带数据转换器和同步应用的800MHz至12.8GHz频率合成器ADF4377。这款频率合成器通过提供超干净时钟源来驱动信号采样过程,从而实现出色的信噪比性能。基于ADF4377,新一代宽带接收器和发送器可以利用更高水平的动态范围,从而提高接收器灵敏度和发送器频谱纯度。ADF4377频率合成器的归一化带内相位噪声低至-239dBc/Hz,归一化1/f噪声低至-147dBc/Hz,宽带压控振荡器(VCO)本底噪声为-160dBc/Hz,由此实现了低于18fs rms的抖动水平,从而获得如此出色的性能。

 ADI公司低抖动频率合成器支持GSPS数据转换器方案实现优异性能

下载数据手册、申请样片和订购评估板:http://www.analog.com/cn/Pr220622/ADF4377

通过在线技术支持社区EngineerZone™联系工程师和ADI产品专家:https://ez.analog.com/cn/

ADF4377频率合成器适用于需要多个数据转换器或混合信号前端(MxFE)数字化仪协同工作的应用,例如雷达、仪器仪表、宽带接收器等。ADF4377大大简化了对齐和校准程序,允许多组数据转换器以彼此精确对齐的时序进行信号采样,这对新一代超宽带多通道系统的运行至关重要。该性能通过如下特性实现:

自动参考输出同步。

不同过程(器件间3ps)、电压和温度(0.03ps/C)下的输出延迟参考具有超高匹配度。

亚皮秒、无抖动的输出延迟参考调整能力(+/- 0.1ps)。

这些特性使得多芯片时钟和SYSREF对齐精准且可预测。ADF4377频率合成器与一个负责分配成对参考和SYSREF信号的IC配合使用,即可支持JESD204B和JESD204C子类1解决方案。ADF4377集成了所有必要的电源旁路电容,节省了紧凑电路板上的占板面积。

ADF4377主要特性:

● 输出频率范围:800 MHz至12.8 GHz

● 抖动 = 18 fs rms(积分带宽:100 Hz至100 MHz)

● 宽带本底噪声:-160 dBc/Hz @ 12 GHz

● PLL规格:

■ -239 dBc/Hz:归一化带内相位本底噪声

■ -147 dBc/Hz:归一化带内1/f噪声

■ 鉴相器频率:最高500 MHz

● 输出延迟规格参考:

■ 器件间标准差:3 ps

■ 温度漂移: 0.03 ps/℃

■ 多芯片输出相位对齐

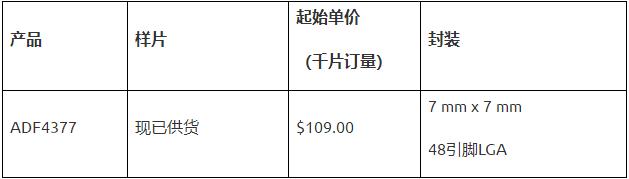

报价与供货

 ADI公司低抖动频率合成器支持GSPS数据转换器方案实现优异性能

关于ADI公司

Analog Devices, Inc.在现代数字经济的中心发挥重要作用,凭借其种类丰富的模拟与混合信号、电源管理、RF、数字与传感技术,将现实世界的现象转化成有行动意义的洞察。ADI服务于全球12.5万家客户,在工业、通信、汽车与消费市场提供超过7.5万种产品。ADI公司总部位于马萨诸塞州威明顿市。更多信息请访问:http://www.analog.com/Pr220622。
