- TC4056A
- 参考价格:0.25 RMB
- 发布者:aokedike
- 查看更多 TC4056A 供应商 获取更低报价
查看此店铺所有供求信息 联系人:蔡女士 电话:0755-82956188 手机:13798477800 地址:广东省深圳市福田区华强路华强广场D座21K 服务: 价格: 综合: 营业时间:全年营业 QQ/微信/Skype: |
详细信息
品牌:TC
封装:SOP-8
批号:2017+
数量:450000

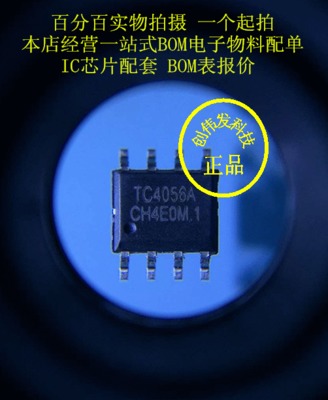

描述:厂家直销 4.2V 1A锂电池充电管理IC TC4056A SOP-8 现货
一、产品描述
TC4056A 是 一款完整的单节锂离子电池采用 恒定电流/ 恒定电压 线性充电器 。其底部带有散热片的
SOP-8/DIP-8 封装与较少的外部元件数目使得 TC4056A 成为便携式应用的理想选择。TC4056A 可以适合 USB 电
源和适配器电源工作。
由于采用了内部 PMOSFET 架构,加上防倒充电路,所以不需要外部隔离二极管。热反馈可对充电电流进
行自动调节,以便在大功率操作或高环境温度条件下对芯片温度加以限制。充电电压固定于 4.2V,而充电电流可
通过一个电阻器进行外部设置。当充电电流在达到最终浮充电压之后降至设定值 1/10 时,TC4056A 将自动终止充
循环。
当输入电压(交流适配器或 USB 电源)被拿掉时,TC4056A 自动进入一个低电流状态,将电池漏电流降至
2uA 以下。TC4056A 在有电源时也可置于停机模式,以而将供电电流降至 55uA。TC4056A 的其他特点包括电池
温度检测、欠压闭锁、自动再充电和两个用于指示充电、结束的 LED 状态引脚。
二、特点
Ø 高达 1000mA 的可编程充电电流
Ø 无需 MOSFET、检测电阻器或隔离二极管
Ø 用于单节锂离子电池、采用 SOP 封装的完整线性充电器
Ø 恒定电流/恒定电压操作,并具有可在无过热危险的情况下实现充电速率最大化的热调节功能
Ø 精度达到±1.5%的 4.2V 预设充电电压
Ø 用于电池电量检测的充电电流监控器输出
Ø 自动再充电
Ø 充电状态双输出、无电池和故障状态显示
Ø C/10 充电终止
Ø 待机模式下的供电电流为 55uA
Ø 2.9V 涓流充电器件版本
Ø 软启动限制了浪涌电流
Ø 电池温度监测功能
Ø 采用 8 引脚封装(ESOP-8,DIP-8)
三、产品应用
Ø 移动电话、PDA
Ø MP3、MP4 播放器
Ø 数码相机
四、绝对最大额定值
Ø 输入电源电压(Vcc):-0.3V~8V
Ø PROG:-0.3V~ Vcc +0.3V
Ø BAT:-0.3V~ 7V
Ø GHRG:-0.3V~ 10V
Ø STDBY:-0.3V~ 7V
Ø TEMP:-0.3V~ 7V
Ø CE:-0.3V~ 7V
Ø 电子词典
Ø GPS
Ø 便携式设备、各种充电
Ø BAT 短路持续时间:连续
Ø BAT 引脚电流:1200mA
Ø PROG 引脚电流:1200uA
Ø 最大结温:145℃
Ø 工作环境温度范围:-40℃~85℃
Ø 贮存温度范围:-65℃~125℃
Ø 引脚温度(焊接时间 10 秒):260℃
TC4056A 是专门为一节锂离子或锂聚合物电池而设计的线性充电器电路,利用芯片内部的功率晶体管对电池
进行恒流和恒压充电。充电电流可以用外部电阻编程设定,最大持续充电电流可达 1A,不需要另加阻流二极管和
电流检测电阻。TC4056A 包含两个漏极开路输出的状态指示输出端,充电状态指示端 CHRG 和电池故障状态指示
输出端 STDBY。芯片内部的功率管理电路在芯片的结温超过 145℃时自动降低充电电流,这个功能可以使用户最
大限度的利用芯片的功率处理能力,不用担心芯片过热而损坏芯片或者外部元器件。这样,用户在设计充电电流时,
可以不用考虑最坏情况,而只是根据典型情况进行设计就可以了,因为在最坏情况下,TC4056A 会自动减小充电
电流。
当输入电压大于电源低电压检测阈值和芯片使能输入端拉高电平时,TC4056A 开始对电池充电,CHRG 管脚输
出低电平,表示充电正在进行。如果电池电压低于 3V,充电器用小电流对电池进行预充电。当电池电压超过 3V
时,充电器采用恒流模式对电池充电,充电电流由 PROG 管脚和 GND 之间的电阻 RPROG 确定。当电池电压接近
4.2V 电压时,充电电流逐渐减小,TC4056A 进入恒压充电模式。当充电电流减小到充电结束阈值时,充电周期结
束,CHRG 端输出高阻态,STDBY 端输出低电位。
充电结束阈值是恒流充电电流的 10%。当电池电压降到再充电阈值以下时,自动开始新的充电周期。芯片内
部的高精度的电压基准源,误差放大器和电阻分压网络确保电池端调制电压的精度在 1.5%以内,满足了锂离子电
池和锂聚合物电池的要求。当输入电压掉电或者输入电压低于电池电压时,充电器进入低功耗的睡眠模式,电池端
消耗的电流小于 3uA,从增加了待机时间。如果将使能输入端 CE 接低电平,充电器停止充电。
封装:SOP-8
批号:2017+
数量:450000
描述:厂家直销 4.2V 1A锂电池充电管理IC TC4056A SOP-8 现货
一、产品描述
TC4056A 是 一款完整的单节锂离子电池采用 恒定电流/ 恒定电压 线性充电器 。其底部带有散热片的
SOP-8/DIP-8 封装与较少的外部元件数目使得 TC4056A 成为便携式应用的理想选择。TC4056A 可以适合 USB 电
源和适配器电源工作。
由于采用了内部 PMOSFET 架构,加上防倒充电路,所以不需要外部隔离二极管。热反馈可对充电电流进
行自动调节,以便在大功率操作或高环境温度条件下对芯片温度加以限制。充电电压固定于 4.2V,而充电电流可
通过一个电阻器进行外部设置。当充电电流在达到最终浮充电压之后降至设定值 1/10 时,TC4056A 将自动终止充
循环。
当输入电压(交流适配器或 USB 电源)被拿掉时,TC4056A 自动进入一个低电流状态,将电池漏电流降至
2uA 以下。TC4056A 在有电源时也可置于停机模式,以而将供电电流降至 55uA。TC4056A 的其他特点包括电池
温度检测、欠压闭锁、自动再充电和两个用于指示充电、结束的 LED 状态引脚。
二、特点
Ø 高达 1000mA 的可编程充电电流
Ø 无需 MOSFET、检测电阻器或隔离二极管
Ø 用于单节锂离子电池、采用 SOP 封装的完整线性充电器
Ø 恒定电流/恒定电压操作,并具有可在无过热危险的情况下实现充电速率最大化的热调节功能
Ø 精度达到±1.5%的 4.2V 预设充电电压
Ø 用于电池电量检测的充电电流监控器输出
Ø 自动再充电
Ø 充电状态双输出、无电池和故障状态显示
Ø C/10 充电终止
Ø 待机模式下的供电电流为 55uA
Ø 2.9V 涓流充电器件版本
Ø 软启动限制了浪涌电流
Ø 电池温度监测功能
Ø 采用 8 引脚封装(ESOP-8,DIP-8)
三、产品应用
Ø 移动电话、PDA
Ø MP3、MP4 播放器
Ø 数码相机
四、绝对最大额定值
Ø 输入电源电压(Vcc):-0.3V~8V
Ø PROG:-0.3V~ Vcc +0.3V
Ø BAT:-0.3V~ 7V
Ø GHRG:-0.3V~ 10V
Ø STDBY:-0.3V~ 7V
Ø TEMP:-0.3V~ 7V
Ø CE:-0.3V~ 7V
Ø 电子词典
Ø GPS
Ø 便携式设备、各种充电
Ø BAT 短路持续时间:连续
Ø BAT 引脚电流:1200mA
Ø PROG 引脚电流:1200uA
Ø 最大结温:145℃
Ø 工作环境温度范围:-40℃~85℃
Ø 贮存温度范围:-65℃~125℃
Ø 引脚温度(焊接时间 10 秒):260℃
TC4056A 是专门为一节锂离子或锂聚合物电池而设计的线性充电器电路,利用芯片内部的功率晶体管对电池
进行恒流和恒压充电。充电电流可以用外部电阻编程设定,最大持续充电电流可达 1A,不需要另加阻流二极管和
电流检测电阻。TC4056A 包含两个漏极开路输出的状态指示输出端,充电状态指示端 CHRG 和电池故障状态指示
输出端 STDBY。芯片内部的功率管理电路在芯片的结温超过 145℃时自动降低充电电流,这个功能可以使用户最
大限度的利用芯片的功率处理能力,不用担心芯片过热而损坏芯片或者外部元器件。这样,用户在设计充电电流时,
可以不用考虑最坏情况,而只是根据典型情况进行设计就可以了,因为在最坏情况下,TC4056A 会自动减小充电
电流。
当输入电压大于电源低电压检测阈值和芯片使能输入端拉高电平时,TC4056A 开始对电池充电,CHRG 管脚输
出低电平,表示充电正在进行。如果电池电压低于 3V,充电器用小电流对电池进行预充电。当电池电压超过 3V
时,充电器采用恒流模式对电池充电,充电电流由 PROG 管脚和 GND 之间的电阻 RPROG 确定。当电池电压接近
4.2V 电压时,充电电流逐渐减小,TC4056A 进入恒压充电模式。当充电电流减小到充电结束阈值时,充电周期结
束,CHRG 端输出高阻态,STDBY 端输出低电位。
充电结束阈值是恒流充电电流的 10%。当电池电压降到再充电阈值以下时,自动开始新的充电周期。芯片内
部的高精度的电压基准源,误差放大器和电阻分压网络确保电池端调制电压的精度在 1.5%以内,满足了锂离子电
池和锂聚合物电池的要求。当输入电压掉电或者输入电压低于电池电压时,充电器进入低功耗的睡眠模式,电池端
消耗的电流小于 3uA,从增加了待机时间。如果将使能输入端 CE 接低电平,充电器停止充电。
