品牌：ELITECHIP
批号：ECS8
数量*：1000000

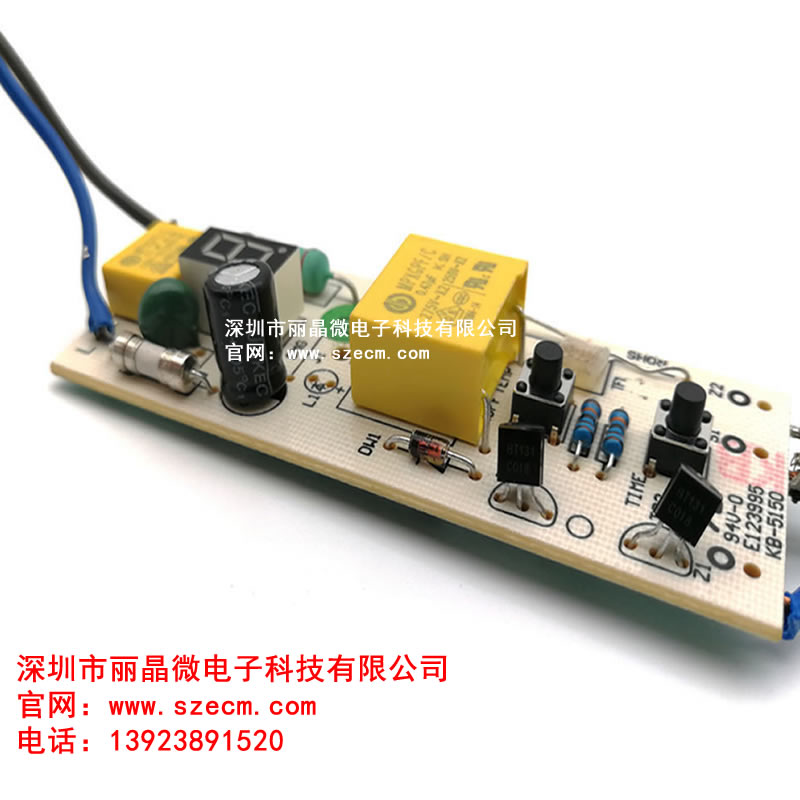

描述：ECS8电热毯控制器功能说明
一、功能参数:
1、工作电压AC 190V-250V和负载功率最大为150W。
2、上电为数码管显示，功率显示，LED灯不点亮，无输出。长按开关机键2秒为开机：默认设定功率为8档，定时12小时，即数码管显示8，蓝灯点亮。再次长按2秒以上为关机，关闭输出以及显示，恢复到上电初始状态。
3、功率选择键，开机后改按键有效，每按该键按照以下方式循环：H档-1档-2档-3档-4档-5档-6档-7档-8档。当选择H档工作1小时后自动切换为1档。
4、数码管功能功能：红色数码管，用于显示功率档位，1-8、H档。
5、定时功能：LED灯白光，用于定时90分钟，LED灯蓝光，用于定时12小时。
6、功率调节：功率调节方式如下：设定功率分9段，功率调节采用脉宽控制，周期为10秒。
1档（20%）-2档（30%）-3档（40%）-4档（50%）-5档（60%）-6档（70%）-7档（80%）-8档（90%）-H档（100%）
7、故障保护：①当检测到感温线与负载之间漏电电阻300-150K之间是，停止输出。小于150K时，数码管显示“E”闪灯。同时关闭输出。
②当检测到负载开路或外层感温线开路时数码管显示“P”闪灯。同时关闭输出。
③为了防止插座接触不良，提示或者控制其使用，要去连续3次掉电，控制器都将恢复初始关机状态。
④以上检测都在开机下进行。
